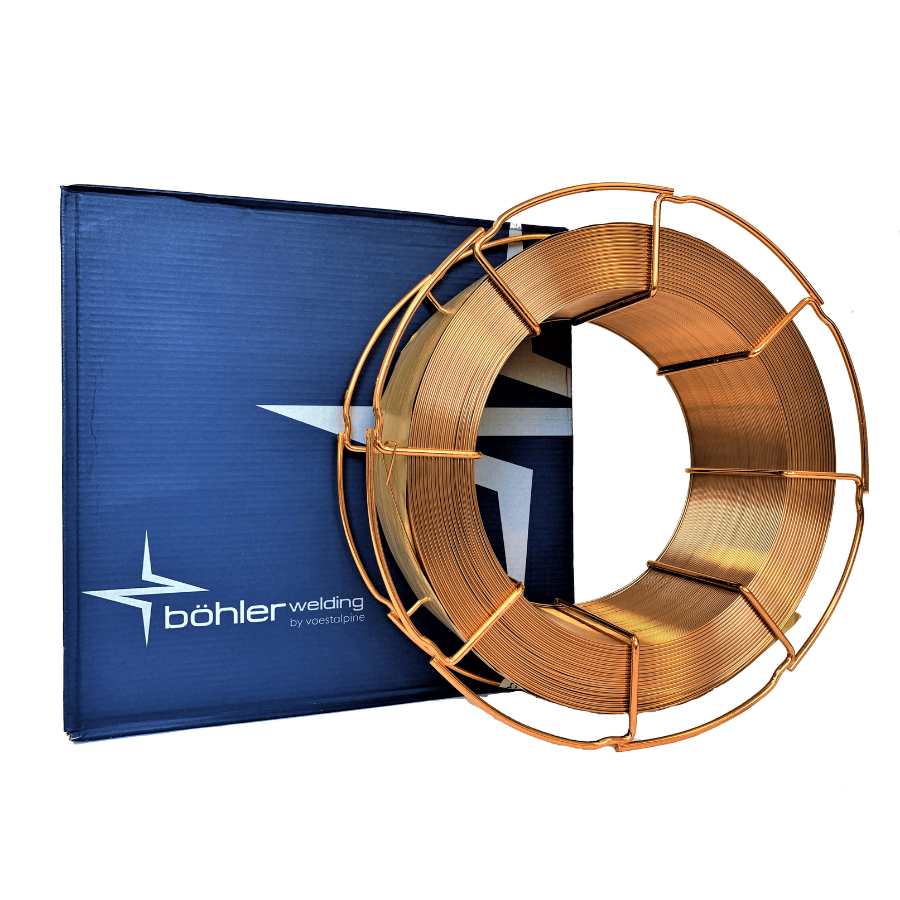

Schweißdraht Böhler DCMS-IG

BÖHLER DCMS-IG Massivdraht – niedriglegierter warmfester Schweißdraht

Der BÖHLER DCMS-IG ist eine niedriglegierte, warmfeste Massivdrahtelektrode für das MAG-Schweißen von Kessel-, Rohrbau- und warmfesten CrMo-Stählen. Der Schweißdraht eignet sich besonders für Werkstoffe mit ca. 1,25 % Chrom und 0,5 % Molybdän und wird bevorzugt bei Stählen wie 13CrMo4-5, ASTM A335 P11/P12 sowie vergleichbaren Vergütungs- und Einsatzstählen eingesetzt. Laut Datenblatt ist das Schweißgut für den Langzeitbereich bis zu Betriebstemperaturen von 570 °C zugelassen.

Durch seine abgestimmte chemische Zusammensetzung bietet BÖHLER DCMS-IG gute mechanische Eigenschaften, hohe Zähigkeit sowie eine gute Beständigkeit gegen Laugenrissbildung. Die Zeitstandfestigkeitswerte liegen im Streubereich des Grundwerkstoffs 13CrMo4-5, wodurch der Draht besonders für anspruchsvolle Anwendungen im Apparate-, Kessel- und Rohrleitungsbau geeignet ist.

Typische Einsatzbereiche

BÖHLER DCMS-IG wird für das artgleiche Schweißen warmfester Stähle und Stahlgusswerkstoffe eingesetzt. Geeignet ist der Draht unter anderem für:

• Kessel- und Rohrbaustähle
• warmfeste CrMo-Stähle
• Vergütungs- und Einsatzstähle
• aufhärtbare und nitrierbare Stähle vergleichbarer Zusammensetzung
• laugenrissbeständige Stähle
• Werkstoffe wie 1.7335 / 13CrMo4-5, 1.7262 / 15CrMo5, 1.7218 / 25CrMo4, 1.7225 / 42CrMo4 sowie ASTM-Werkstoffe wie A335 P11/P12, A182 F12 und A213 T12.

Normbezeichnung

EN ISO 21952-A: G CrMo1Si
AWS A5.28 / SFA-5.28: ER80S-B2Si

Richtanalyse des Schweißgutes

Mechanische Gütewerte – typische Werte

Im angelassenen Zustand erreicht das Schweißgut typische Zugfestigkeiten von ca. 550–570 MPa sowie eine Dehnung von ca. 23–24 %. Die Kerbschlagarbeit liegt je nach Schutzgas und Wärmebehandlung bei typischen Werten bis 150 J bei 20 °C und bis 100 J bei -10 °C.

Verarbeitungshinweise

Die Verarbeitung erfolgt mit Gleichstrom Pluspol (DC+). Als Schutzgase sind nach EN ISO 14175 die Gruppen M21 sowie C1 geeignet. Vorwärmung, Zwischenlagentemperatur und Wärmenachbehandlung sind entsprechend dem jeweiligen Grundwerkstoff abzustimmen.

Verfügbare Drahtdurchmesser

• 0,8 mm
• 1,0 mm
• 1,2 mm
• 1,6 mm

Zulassungen

BÖHLER DCMS-IG verfügt laut Datenblatt über Zulassungen nach TÜV, DB und CE.
